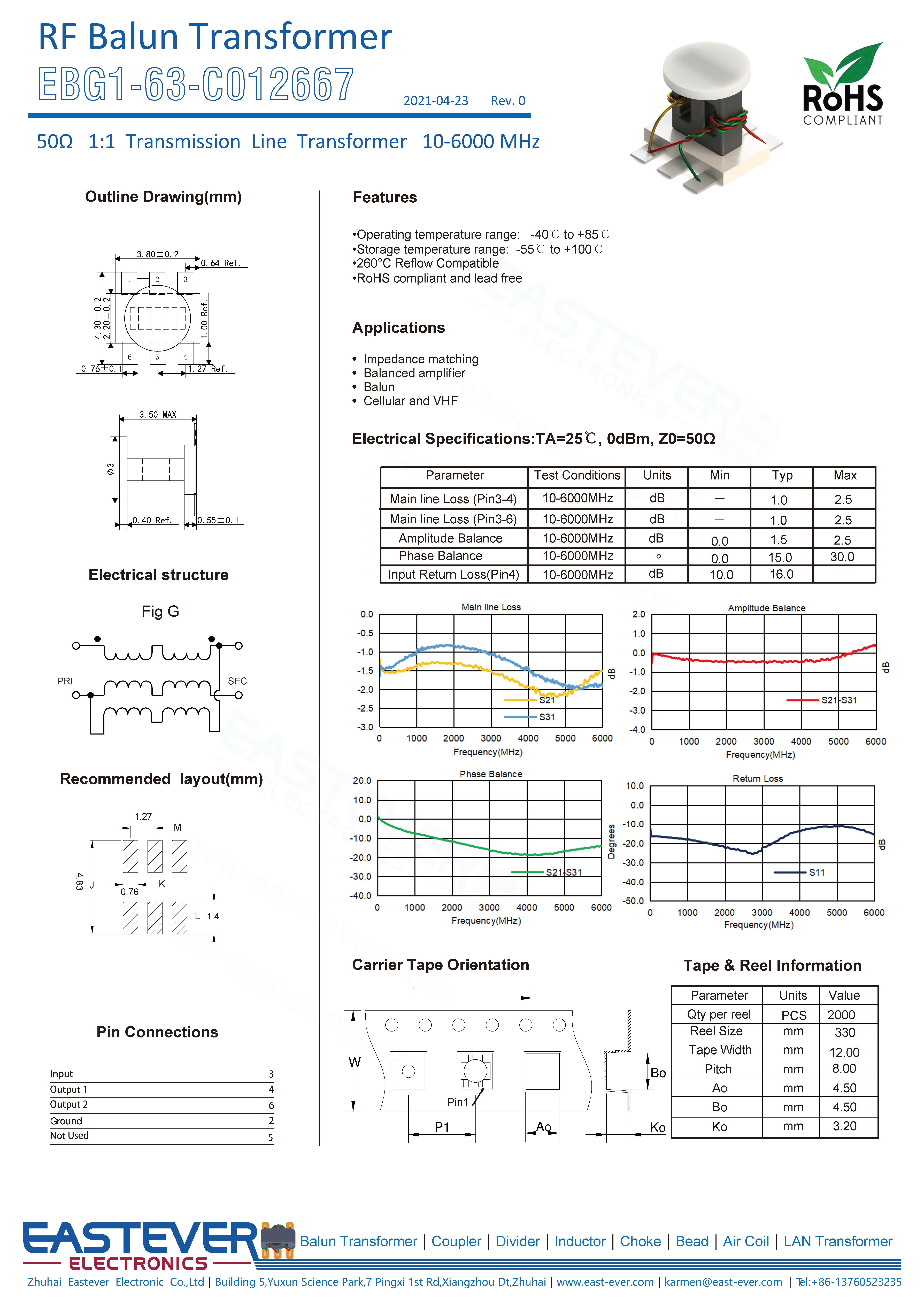

50 Ohm 1:1 Übertragungsleitungstransformator 10-6000 MHz, 6 GHz Transformator, Signaltransformator für Repeater und Impedanzanpassung

Produkt übersicht

• Typ: 1:1 Transformator der Übertragungs leitung
• Frequenz bereich: 10-6000 MHz
• Modell: EBG1-63-C012667
• Hersteller: Zhuhai Eastever Electronic Co., Ltd
• Compliance: RoHS-konform, bleifrei, Reflow-Löten kompatibel (260 ° c)

Mechanische Details

• Packung größe: ~ 4,3mm × 4,3mm × 2,2mm (typische Abmessungen aus der Umriss zeichnung)
• Pin 3 → Eingabe
• Pin 4 → Ausgabe 1
• Pin 6 → Ausgabe 2
• Pin 2 → Boden
• Pin 5 → Nicht verwendet
• Pin-Konfiguration:
• Reel Größe: 330mm
• Band breite: 12mm
• Tonhöhe: 8mm
• Quantität pro Rolle: 2000 pcs
• Träger band & Rolle:

Elektrische Spezifikationen (bei 25 ° C, 0 dBm, Z0 = 50 Ω)

Anwendungen

• Impedanz-Matching
• Ausgeglichene Verstärker-Schaltungen
• Allgemeine Verwendung von Balun
• Zelluläre und VHF-Systeme

Umwelt bewertungen

• Betriebs temperatur: -40 ° c bis 85
• Lagerte mperatur: -55 °C bis 100

✨Kurz gesagt:

Das EBG1-63-C012667 ist ein kompakter Breitband-HF-Balun-Transformator, der für die Impedanz anpassung und die ausgewogene Signal umwandlung über 10-6000 MHz ausgelegt ist. Es bietet einen geringen Einfügung verlust, eine gute Amplituden-/Phasen bilanz und eignet sich für Hochfrequenz anwendungen wie Mobilfunk-und VHF-Systeme.
