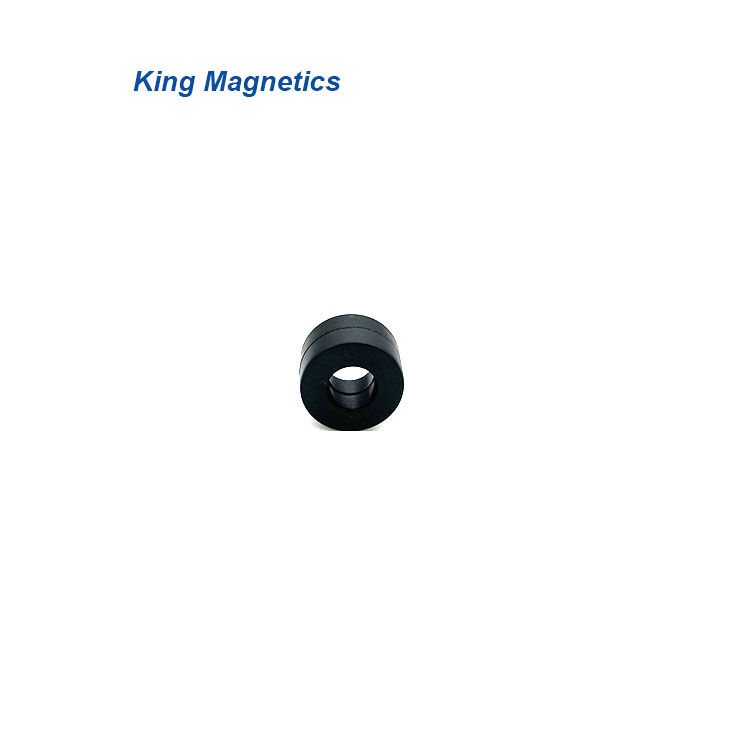

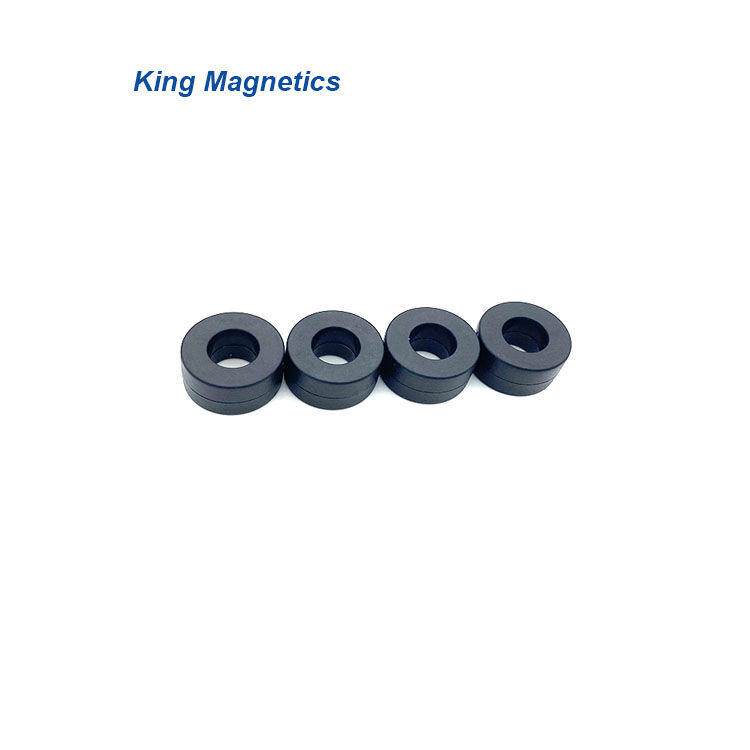

Weichmagnetischer Ringkern für Induktor-Transformator Nanokristalliner Kern
US$ 0.32 -
0.46
/ 1 Stück
Mindestbestellung: 1
Stück
Neuesten Preis erhalten
Produktinformation
Mehr anzeigen
Komposition
Nanokristalliner Kern
Management-Zertifizierungen
ISO
Probenrichtlinie :
Kontaktieren Sie uns für Informationen bezüglich unserer Muster politik
2 jahre
Dieser Lieferant hat seit 2 Jahren eine Website bei Global Sources.
Geschäftstyp
Hersteller
,
Exporteur
,
Exporteur
Chat
Folgen
Produktinformation
| Modellnummer. | KMN161006 | Markenname | King Magnetics |
|---|---|---|---|
| Ursprung | China | Kleinaufträge | Akzeptiert |
Wichtige Spezifikationen/ Besondere Merkmale:
Produkt beschreibung
Nano kristalline Kerne haben eine sehr hohe Permeabilität über Niederfrequenz zu Hochfrequenz. Sie eignen sich sehr gut für Gleichtakt drosseln, die als EMV-Filter zum Komprimieren von Gleichtakt rauschen verwendet werden. Im Vergleich zu herkömmlichen Ferrit kernen haben nano kristalline Kerne viele Vorteile wie hohe Induktivität, gute Filter effektiv, geringe Größe und Volumen, geringere Wendungen von Kupferdraht, geringerer Strom verbrauch und hoher Wirkungsgrad.
Merkmale:
> Hohe Permeabilität-Erhöhung der Induktivität und Verringerung der Größe und Windungen
> Hohe Sättigung Flussdichte-nicht leicht zur Sättigung
> Geringer Verlust-Steigerung der Effizienz und Verringerung des Strom verbrauchs
> Hohe Unwucht strom standhalten-geeignet für hohe Unwucht strom anwendung
Anwendungen:
> EMC Gleichtakt drossel, EMI-Filter
> Strom versorgung im Schalt modus
> Computer-Strom versorgung, Server-Strom versorgung
> Kommunikation und Netzstrom versorgung
> Laser-und Röntgen-Strom versorgung
> Schweiß geräte und elektrische Beschichtung strom versorgung
> Solarenergie ausrüstung und Windkraft generator
> Haushalts elektro gerät, wie Klimaanlage
> (UPS) Unterbrechung freie Strom versorgung (UPS)
> Variables Frequenz gerät (VFD) und Servomotor
> Induzierte Heizgeräte
> Hochgeschwindigkeits-Eisenbahn-Netzteile
> Elektro fahrzeuge und Ladegerät Geräte
Produkt parameter
| Teil Nr. | Kern abmessungen | Gehäuse abmessungen | Effiziente Kreuz Abschnitt | Gemeine Pfad Länge | AL Nennwert ** | Äquivalent zu VAC-Teil-Nr. | |||||
| Od | Id | H | OD | Ausweis | H | AFe | LFe | 10kHz | 100kHz | ||
| Mm | Mm | Mm | Mm | Mm | Mm | Cm2 | Cm | ΜH | ΜH | ||
| KMN986545 | 9.8 | 6.5 | 4.5 | 11.3 | 5 | 6.1 | 0.06 | 2.6 | 25,5 | 6.4 | W914 |
| KMN120805 | 12 | 8 | 4.5 | 14.5 | 6.3 | 6.9 | 0.08 | 3.1 | 28.0 | 6.8 | W902 |
| KMN151005 | 15 | 10 | 4.5 | 17.1 | 8.3 | 7.1 | 0,09 | 3.9 | 27.0 | 6.7 | W865 |
| KMN161006 | 16 | 10 | 6 | 17.9 | 8.1 | 8.1 | 0.14 | 4.1 | 43.0 | 10.1 | W403 |
| KMN161008 | 16 | 10 | 8 | 17.8 | 8.4 | 9.9 | 0.19 | 4.1 | 46.1 | 11.5 | string |
| KMN171206 | 17.5 | 12.6 | 6 | 19.2 | 10.9 | 8.1 | 0.11 | 4.7 | 30.0 | 6.9 | W515 |
| KMN191510 | 19 | 15 | 10 | 21.2 | 13.5 | 12.3 | 0.16 | 5.3 | 36.1 | 8.8 | W838 |
| KMN201208 | 20 | 12 | 8 | 21.7 | 10.8 | 9.9 | 0,25 | 5.0 | 55.2 | 13.6 | W409 |
| KMN201210 | 20 | 12 | 10 | 22.6 | 10.5 | 12.5 | 0,31 | 5.0 | 62.4 | 15.6 | string |
| KMN211308E * | 21.3 | 13.6 | 8 | 22 | 13 | 8.8 | 0,24 | 5.5 | 44.1 | 11.0 | string |
| KMN252010 | 25 | 20 | 10 | 28 | 17.2 | 13.2 | 0.20 | 7.1 | 28.4 | 7.3 | W523 |
| KMN251610 | 25 | 16 | 10 | 28 | 14.0 | 13.1 | 0,35 | 6.4 | 67.0 | 15.5 | W380 |
| KMN261610 | 26 | 16 | 10 | 28.3 | 14 | 12.8 | 0.39 | 6.6 | 57.1 | 14.3 | string |
| KMN302010 | 30 | 20 | 10 | 33.2 | 17.8 | 13.3 | 0.39 | 7.9 | 59.3 | 14.0 | W423 |
| KMN302015 | 30 | 20 | 15 | 33.6 | 17.8 | 17.8 | 0,59 | 7.9 | 88.0 | 20.0 | W414 |
| KMN322010 | 32 | 20 | 10 | 34.4 | 18.1 | 13 | 0.47 | 8.2 | 57.6 | 14.4 | string |
| KMN322015 | 32 | 20 | 15 | 34.6 | 17.9 | 18.2 | 0,70 | 8.2 | 86.4 | 21.6 | string |
| KMN322115Y | 32 | 21 | 15 | 35.5 | 18.5 | 19 | 0,64 | 8.3 | 77.7 | 19.4 | 3-phasig |
| KMN382415 | 37.8 | 24.2 | 15 | 40,8 | 21.6 | 18.3 | 0,80 | 9.7 | 82.1 | 20.5 | string |
| KMN402515 | 40 | 25 | 15 | 43.8 | 21.6 | 18.8 | 0,88 | 10.2 | 99,0 | 23.1 | W424 |
| KMN402520 | 40 | 25 | 20 | 45 | 21.5 | 24.7 | 1.17 | 10.2 | 115.2 | 28.8 | string |
| KMN403215 | 40 | 32 | 15 | 44.9 | 28.8 | 18.8 | 0.47 | 11.3 | 48.0 | 11.3 | W422 |
| KMN453015 | 45 | 30 | 15 | 48.3 | 26.4 | 18.2 | 0,88 | 11.8 | 87.6 | 20.0 | V102 |
| KMN462725 | 46 | 27 | 25 | 48.8 | 24.6 | 27.8 | 1.85 | 11.5 | 162.4 | 40.6 | string |
| KMN503220 | 50 | 32 | 20 | 53.8 | 28.5 | 24 | 1.40 | 12.9 | 109.6 | 27.4 | string |
| KMN504020 | 50 | 40 | 20 | 53.6 | 37.1 | 23 | 0,78 | 14.1 | 45.0 | 13.5 | W565 |
| KMN635025 | 63 | 50 | 25 | 69 | 46 | 29 | 1.27 | 17.7 | 59.0 | 17.5 | W517 |
| KMN644020 | 64 | 40 | 20 | 68.2 | 37 | 23.5 | 1.87 | 16.3 | 115.2 | 28.8 | string |
| KMN644025 | 64 | 40 | 25 | 67.4 | 37 | 29.2 | 2.34 | 16.3 | 144.0 | 36.0 | string |
| KMN805020 | 80 | 50 | 20 | 83.8 | 46.6 | 25.0 | 2.34 | 20.4 | 94.0 | 28.0 | V140 |
| KMN805025 | 80 | 50 | 25 | 84 | 47 | 29 | 2.93 | 20.4 | 144.0 | 36.0 | string |
| KMN906020 | 90 | 60 | 20 | 95.4 | 54.7 | 24.7 | 2.34 | 23.6 | 81.0 | 25.1 | W518 |
| KMN1008020 | 100 | 80 | 20 | 105 | 75 | 25 | 1.56 | 28.3 | 55.5 | 13.9 | string |
| KMN1027625 | 102 | 76 | 25 | 108.1 | 70,0 | 30.3 | 2.54 | 27.9 | 91.1 | 22.8 | W468 |
| KMN1108025 | 110 | 80 | 25 | 116.6 | 73.8 | 31.4 | 2.93 | 29.8 | 98.5 | 24.6 | string |
| KMN1309030 | 130 | 90 | 30 | 135.3 | 84.9 | 36.5 | 4.68 | 34.5 | 136.1 | 34.0 | string |
| KMN14010025 | 140 | 100 | 25 | 145 | 95 | 30 | 3.90 | 37.7 | 104 | 26 | string |
| KMN16013025 | 160 | 130 | 25 | 165 | 125 | 30 | 2.93 | 45.5 | 64.6 | 16.1 | string |
| KMN17012025 | 170 | 120 | 25 | 175 | 115 | 30 | 4.88 | 45.5 | 107.6 | 26.9 | string |
| KMN20016030 | 200 | 160 | 30 | 207 | 153 | 37 | 4.5 | 56.5 | 83.2 | 2.8 | string |
| Diese Kerne sind unsere Standard kerne im Kunststoff gehäuse, benutzer definierte Größen sind verfügbar. ** AL-Wert Toleranz: + 50%/-30% | |||||||||||
Details Bilder
Produktzertifizierungen
| Zertifikatsstandard |
SGS
| ||||
|---|---|---|---|---|---|
| Zertifikatsbild | Klicken Sie auf das Bild, um eine größere Ansicht zu erhalten | ||||
| Zertifikatsnummer | CANEC24017541901 | ||||
| Gültigkeit | From 2024/08/14 | ||||
| Ausgestellt von | SGS-CSTC Standards Technical Services Co., Ltd. Guangzhou Branch | ||||
Hinweis: Nicht alle Zertifizierungsstellen bieten eine Online-Abfrage an, und bei einigen gibt es eine Verzögerung bei der Veröffentlichung neuer Zertifikate. Wenn Sie online kein Zertifikat finden können, wenden Sie sich zur weiteren Verifizierung an die Zertifizierungsstelle oder den Lieferant.
Versandinformationen
| FOB-Port | China (Festland) | Vorlaufzeit | 21–28 Tage |
|---|---|---|---|
| Gewicht pro Einheit | 5.0 Kilogramm | Abmessungen pro Einheit | 24.0 x 20.0 x 15.0 Zentimeter |
| HTS-Code | 8504.90.19 00 | Einheiten pro Exportkarton | 500.0 |
| Exportkartonabmessungen L/B/H | 24.0 x 20.0 x 15.0 Zentimeter | Gewicht Exportkarton | 0.5 Kilogramm |
