Hochtemperatur-Silber-Palladium-Paste 02H-3630 für piezoelektrische Keramiken und Schaltungen

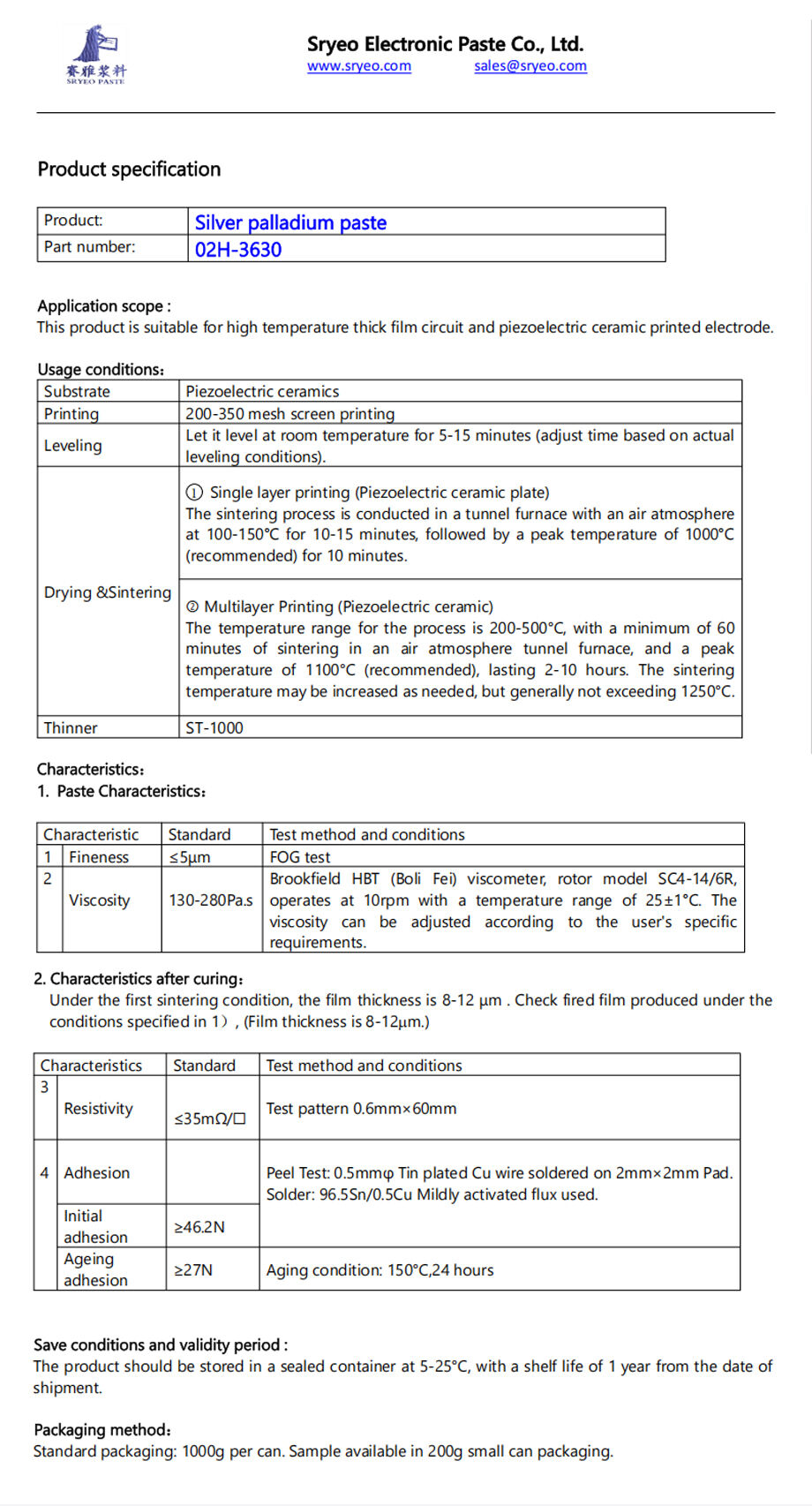

Unsere Silber-Palladium-Paste (Teil-Nr.: 02H-3630) ist ein leistungs fähiges leitfähiges Material, das speziell für anspruchs volle Anwendungen in der elektronischen Bauteil herstellung entwickelt wurde. Diese fortschritt liche Paste wurde für die Verwendung in Hochtemperatur-Dickfilm schaltungen und als gedruckte Elektrode für piezo elektrische Keramiken entwickelt und bietet außer gewöhnliche elektrische und mechanische Eigenschaften für eine zuverlässige Leistung in empfindlichen elektronischen Geräten.

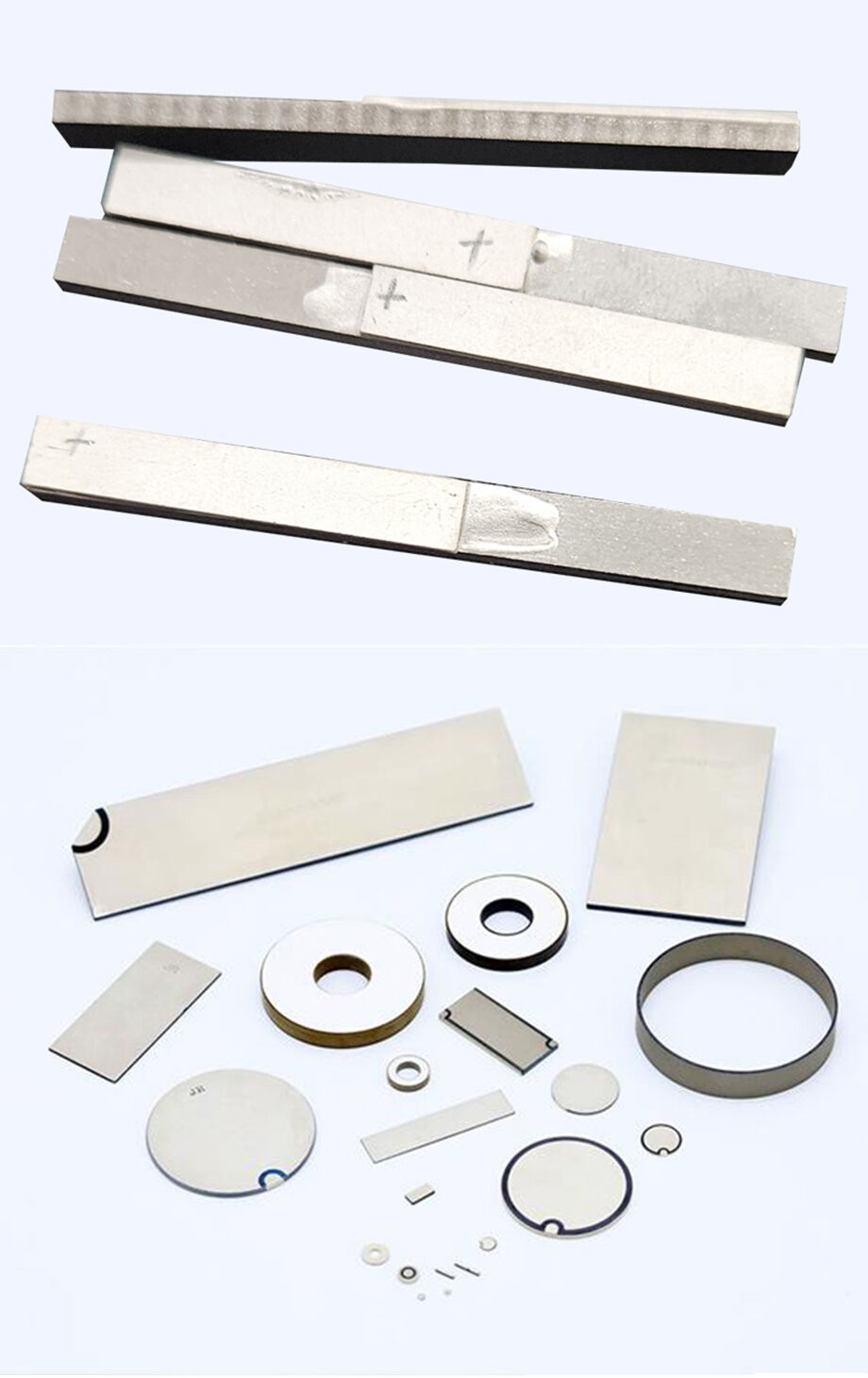

Diese Paste wurde für die Anwendung auf piezo elektrischen Keramik substraten formuliert und ist für den Siebdruck von 200 bis 350 Maschen optimiert, um eine präzise Muster definition und eine hervorragende Bedruck barkeit zu gewährleisten. Das Produkt verfügt über eine feine Partikel größe von ≤ 5 μm und einen kontrollierten Viskosität bereich von 130-280 Pa.s, der unter Verwendung des kompatiblen ST-1000 dünners an bestimmte Produktions anforderungen angepasst werden kann. Nach dem Drucken wird eine Nivellierung szeit von 5-15 Minuten bei Raum temperatur empfohlen, um eine optimale Oberflächen gleichmäßigkeit vor dem Brennvorgang zu erreichen.

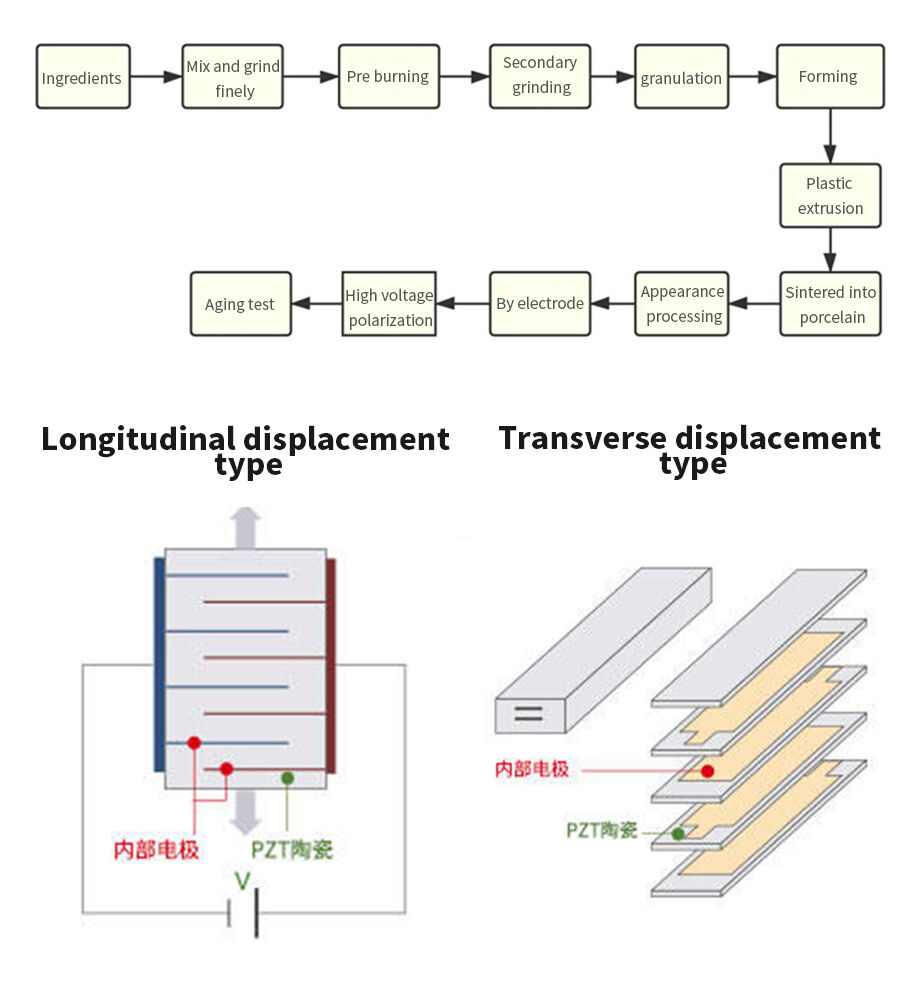

Das Sinter profil ist sorgfältig auf piezo elektrische Anwendungen zuges chnitten. Für den Ein schicht druck auf piezo elektrischen Keramik platten wird eine Spitzen temperatur von 1000 °C empfohlen. Bei mehr schicht igen Strukturen hält die Paste einer höheren empfohlenen Spitzen temperatur von 1100 ° C stand und kann bei Bedarf Temperaturen von bis zu 1250 ° C aushalten. Dies gewähr leistet eine hervorragende Kompatibilität mit piezo elektrischen Keramik-Mit feuer ungs prozessen und eine zuverlässige Leistung in komplexen mehr schicht igen Komponenten.

Nach dem Aushärten unter bestimmten Bedingungen bildet die Paste einen dichten, gleichmäßigen leitfähigen Film mit einer Dicke von 8-12 μm. Es bietet eine hervorragende elektrische Leistung mit einem niedrigen Platten widerstand von ≤ 35 mΩ/□ und gewähr leistet eine effiziente Stromleitung in fertigen Geräten. Die Paste weist überlegene mechanische Adhäsion eigenschaften mit einer anfänglichen Adhäsion festigkeit von ≥ 46,2 N und einer Aufrechterhaltung der Leistung von ≥ 27 N nach 24 Stunden bei 150 ° C auf, was in anspruchs vollen Betriebs umgebungen langfristige Zuverlässigkeit und Haltbarkeit bietet.

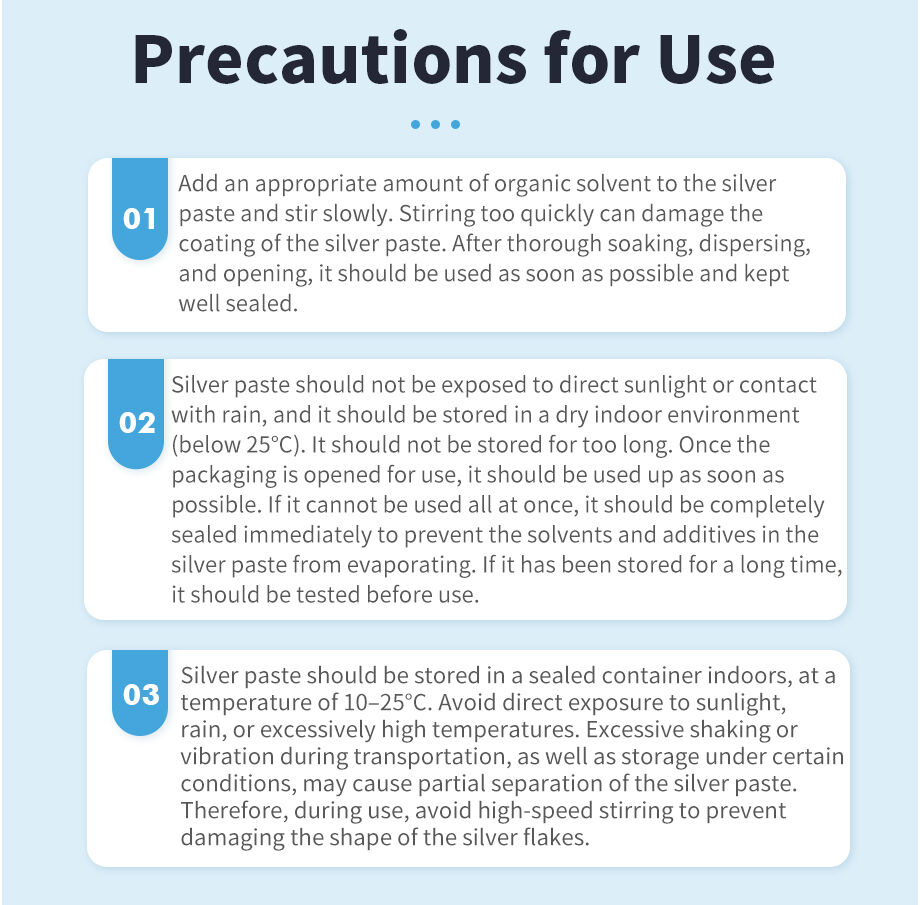

Diese Silber-Palladium-Paste wird sorgfältig verpackt, um ihre Qualität zu erhalten, und bietet eine Haltbarkeit von einem Jahr ab dem Versand datum, wenn sie in ihrem original verschlossenen Behälter bei 5-25 ° C gelagert wird. Es ist in Standard-1000-g-Dosen erhältlich, wobei eine 200-g-Musterverpackung für Bewertungs-und Prototyping-Zwecke angeboten wird.
