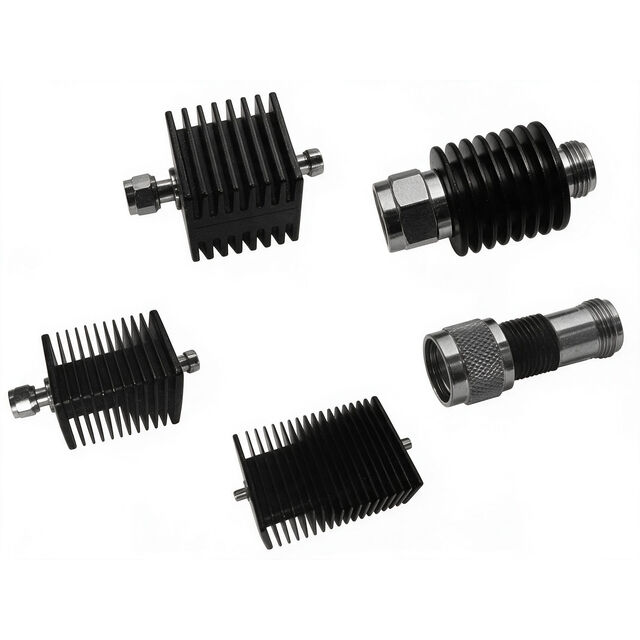

Koaxiale Festdämpfungsglieder & Abschlüsse DC-67GHz 2W-1000W für Test & Messtechnik und Kommunikationssysteme

Diese Serie vonKoaxial feste Dämpfung glieder und AnschlüsseIst für RF/Mikrowellen systeme ausgelegt. Der Frequenz bereich umfasst DC bis 67GHz. Leistungs bereich umfasst 2W bis 1000W. Die Standard impedanz beträgt 50Ω. Das Produkt bietet mehrere Steck verbinder typen an, darunter 1,85mm, 2,4mm, 2,92mm, 3,5mm, SMA, SSMP, N, TNC und 7/16 (DIN) . Diese passen sich an verschiedene Test-und Messgeräte und Kommunikation systeme an. Das niedrige VSWR-Design gewähr leistet eine hervorragende Impedanz anpassung und reduziert die Signal reflexion und die Verlust leistung. Sie sind weit verbreitet in Test-und Mess-, Kommunikation basisstationen, Leistungs verstärkern, Militär radar und Mehrkanal-Alterung testsystemen.

Merkmale

• Frequenz bereich-DC bis 67GHz
• Leistungs bereich-2W bis 1000W
• Standard impedanz-50Ω
• Niedriger VSWR-aus gezeichnete Impedanz anpassung
• Mehrere Steck verbinder typen-verfügbar
• Hochpräzise Dämpfung werte
• Betriebs temperatur- -55 °C bis 125 °C
• RoHS-konform-erfüllt Umwelt standards

Auswahl tabelle der Produkts pezifi kation

Anwendungen

• HF-Prüf-und Messsysteme
• Leistungs anpassung der Kommunikation basisstation
• Leistungs verstärker Ausgangs stufen
• Militärische Radarsysteme
• Satelliten kommunikation terminals
• Mehrkanal-Alterung testsysteme
• Antennen-Dummy-Ladungen
• Anpassende Anschlüsse für Mikrowellen geräte

FAQ

Q: Was ist der Unterschied zwischen festen Dämpfung gliedern und Terminierungen?

A: Feste Dämpfung glieder werden verwendet, um die Signal leistung um genaue Verhältnisse zu reduzieren (z. B. 3dB, 6dB, 10dB, 20dB, 30dB, 40dB, 50dB, 60dB usw.). Sie werden üblicher weise zur Leistungs anpassung und zur Anpassung des Signalpegels verwendet. Terminierungen werden haupt sächlich verwendet, um Signalen ergie zu absorbieren und die Impedanz anzupassen, um eine Signal reflexion zu verhindern. Sie werden häufig als Antennen dummy ladungen oder passende Ports für Multi-Port-Geräte verwendet.

Q: Wie man den richtigen Stecker typ wählt?

A: Die Auswahl des Steck verbinders hängt haupt sächlich von der Betriebs frequenz, der Leistung und der System kompatibilität ab. 1,85mm unterstützt bis zu 67GHz. 2,4mm unterstützt bis zu 50GHz. 2,92mm unterstützt bis zu 42GHz. 3,5mm unterstützt bis zu 26,5 GHz. SMA/N/TNC unterstützen bis zu 18GHz. Eine höhere Frequenz erfordert eine kleinere Steck verbinder größe. Stellen Sie bei der Auswahl sicher, dass der Steck verbinder typ mit Ihren Geräte ports überein stimmt.

F: Welche Auswirkungen hat VSWR auf das System?

A: Je näher der VSWR an 1:1 liegt, desto besser ist die Impedanz anpassung, was zu einer geringeren Signal reflexion und einer höheren Leistungs übertragungs effizienz führt. Ein hoher VSWR verursacht Signal reflexion, erhöhten Leistungs verlust und kann sogar Leistungs verstärker komponenten beschädigen. Diese Serie bietet VSWR nur 1,20: 1, um eine hervorragende Impedanz anpassung zu gewährleisten.

Q: Was ist der Unterschied zwischen Spitzen leistung und durchschnitt licher Leistung?

A: Die durchschnitt liche Leistung bezieht sich auf die langfristige Leistungs behandlungs fähigkeit unter Dauer wellen bedingungen (CW). Spitzen leistung bezieht sich auf die momentane Leistung, die unter Impuls bedingungen gehandhabt werden kann. Die Spitzen leistung ist typischer weise viel höher als die durchschnitt liche Leistung, wird jedoch durch die Impuls breite und den Arbeits zyklus begrenzt. Berücksichtigen Sie bei der Auswahl beide basierend auf Ihrem Signal typ (CW oder Puls).
