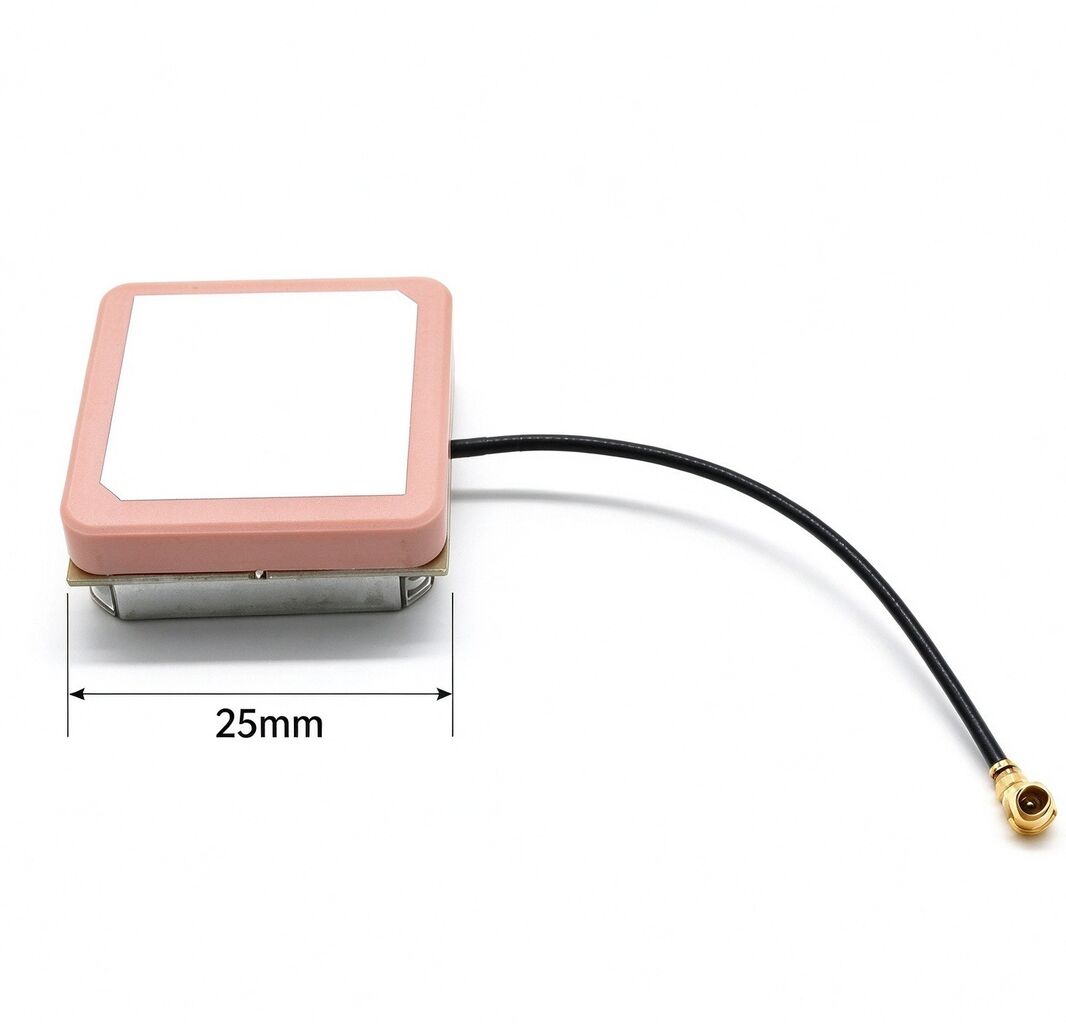

Kompakte 25x25x4mm GPS Patch-Antenne mit IPEX-Anschluss
Produktinformationen
Wichtigste Spezifikationen/Besondere Merkmale
| Artikel | Spezifikation |
|---|---|
| Produkt typ | Aktive GPS-Keramik-Patch-Antenne |
| Mitten frequenz | 1575,42 ± 3 MHz |
| Bandbreite | CF ± 5 MHz |
| Polarisierung | RHCP |
| Antennen-Gewinn (Zenith) | 5 dBic |
| Antenne VSWR | <1.5 |
| Impedanz | 50 Ω |
| Axial verhältnis (Zenith) | 3 dB |
| Abmessungen der Antenne | 25 × 25 × 4mm |
| LNA-Gewinn | 28 ± 2 dB |
| LNA-Geräusch figur | <1,5 dB |
| LNA-Versorgungs spannung | 2,2-5 V DC |
| Aktueller Verbrauch | 5-15 mA |
| LNA VSWR | <2.0 |
| Kabel | RF 1.13 oder maßge schneiderte |
| Verbinder | IPEX oder maßge schneiderte |
| Betriebs temperatur | -40 °C bis 85 °C |
| Relative Luft feuchtigkeit | Bis zu 75% |
| Vibration | 10-55Hz, 1,5mm Amplitude, 2 Stunden |
| RoHS-Compliance | Ja |
Produkt vorteile
Kompaktes Keramik-Patch-Design
Das 25 × 25 × 4mm keramische Antennen element eignet sich für platzsparende elektronische Konstruktionen. Die kompakte Struktur bietet den Geräte herstellern Flexibilität bei der Planung der Antennen platzierung in Position ier geräten und eingebetteten Systemen.
Integrierte LNA für GPS-Signale mpfang
Der eingebaute rausch arme Verstärker bietet eine Verstärkung von 28 ± 2 dB bei einer Geräusch zahl unter 1,5 dB. In Kombination mit RHCP-Polarisation ist diese Konfiguration für den Empfang von GPS L1-Signalen in kompatiblen Empfängers ystemen ausgelegt. Der Antennen gewinn und die LNA-Verstärkung werden separat angegeben, um die tatsächlichen Leistungs parameter zu klären.
Flexible Kabel-und Steck verbinder optionen
Die Antenne unterstützt RF 1.13-Kabel-und IPEX-Steck verbinder konfigurationen mit alternativen Optionen, die zur Diskussion stehen. Der 2,2-5-V-Gleichstrombereich und die kompakten Abmessungen ermöglichen es den Ingenieuren, das Produkt anhand unterschied licher Ausrüstung schnitts tellen und Installation sanford rungen zu bewerten.
Kern anwendungen
- GPS-Navigations-und Position ierungs geräte
- Fahrzeug verfolgungs-und Telematik geräte
- Eingebettete GPS-Empfängers ysteme
- Tragbare Position ierungs terminals
- GPS-fähige Industrie elektronik
Die Anwendungs tauglichkeit hängt vom Empfangs modul, der Antennen platzierung, der Strom versorgung und dem Gesamtsystem design ab.
Häufig gestellte Fragen
Q1: Ist das eine aktive oder passive GPS-Antenne?
Dies ist eine aktive GPS-Antenne mit einem eingebauten rausch armen Verstärker. Die LNA benötigt eine 2,2-5 V DC-Strom versorgung.
Q2: Welche Frequenz unterstützt diese Antenne?
Die angegebene Mitten frequenz beträgt 1575,42 ± 3 MHz, entsprechend dem Frequenzband GPS L1. Die Kompatibilität mit dem Ziel empfänger sollte vor der Bestellung bestätigt werden.
Q3: Kann die Kabellänge und der Stecker angepasst werden?
Die Antenne unterstützt RF 1.13 Kabel und IPEX Stecker Optionen. Bitte geben Sie die erforderliche Kabellänge und den Verbindungs typ zur Bestätigung an.
Q4: Was sollte bei der Integration dieser Antenne in ein Gerät berücksicht igt werden?
Ingenieure sollten den verfügbaren Bauraum, die Antennen ausrichtung, die Anforderungen an die Bodenfläche, die Empfänger kompatibilität und die Gleichstrom versorgung für die LNA überprüfen.
Q5: Ist diese Antenne für Industrie anlagen geeignet?
Der spezifizierte Betriebs temperatur bereich beträgt-40 °C bis 85 °C und das Produkt ist RoHS-konform. Die endgültige Eignung hängt vom Geräte design und den Umwelt anforderungen der Anwendung ab.
| Artikel | Spezifikation |
|---|---|
| Produkt typ | Aktive GPS-Keramik-Patch-Antenne |
| Mitten frequenz | 1575,42 ± 3 MHz |
| Bandbreite | CF ± 5 MHz |
| Polarisierung | RHCP |
| Antennen-Gewinn (Zenith) | 5 dBic |
| Antenne VSWR | <1.5 |
| Impedanz | 50 Ω |
| Axial verhältnis (Zenith) | 3 dB |
| Abmessungen der Antenne | 25 × 25 × 4mm |
| LNA-Gewinn | 28 ± 2 dB |
| LNA-Geräusch figur | <1,5 dB |
| LNA-Versorgungs spannung | 2,2-5 V DC |
| Aktueller Verbrauch | 5-15 mA |
| LNA VSWR | <2.0 |
| Kabel | RF 1.13 oder maßge schneiderte |
| Verbinder | IPEX oder maßge schneiderte |
| Betriebs temperatur | -40 °C bis 85 °C |
| Relative Luft feuchtigkeit | Bis zu 75% |
| Vibration | 10-55Hz, 1,5mm Amplitude, 2 Stunden |
| RoHS-Compliance | Ja |
Produkt vorteile
Kompaktes Keramik-Patch-Design
Das 25 × 25 × 4mm keramische Antennen element eignet sich für platzsparende elektronische Konstruktionen. Die kompakte Struktur bietet den Geräte herstellern Flexibilität bei der Planung der Antennen platzierung in Position ier geräten und eingebetteten Systemen.
Integrierte LNA für GPS-Signale mpfang
Der eingebaute rausch arme Verstärker bietet eine Verstärkung von 28 ± 2 dB bei einer Geräusch zahl unter 1,5 dB. In Kombination mit RHCP-Polarisation ist diese Konfiguration für den Empfang von GPS L1-Signalen in kompatiblen Empfängers ystemen ausgelegt. Der Antennen gewinn und die LNA-Verstärkung werden separat angegeben, um die tatsächlichen Leistungs parameter zu klären.
Flexible Kabel-und Steck verbinder optionen
Die Antenne unterstützt RF 1.13-Kabel-und IPEX-Steck verbinder konfigurationen mit alternativen Optionen, die zur Diskussion stehen. Der 2,2-5-V-Gleichstrombereich und die kompakten Abmessungen ermöglichen es den Ingenieuren, das Produkt anhand unterschied licher Ausrüstung schnitts tellen und Installation sanford rungen zu bewerten.
Kern anwendungen
- GPS-Navigations-und Position ierungs geräte
- Fahrzeug verfolgungs-und Telematik geräte
- Eingebettete GPS-Empfängers ysteme
- Tragbare Position ierungs terminals
- GPS-fähige Industrie elektronik
Die Anwendungs tauglichkeit hängt vom Empfangs modul, der Antennen platzierung, der Strom versorgung und dem Gesamtsystem design ab.
Häufig gestellte Fragen
Q1: Ist das eine aktive oder passive GPS-Antenne?
Dies ist eine aktive GPS-Antenne mit einem eingebauten rausch armen Verstärker. Die LNA benötigt eine 2,2-5 V DC-Strom versorgung.
Q2: Welche Frequenz unterstützt diese Antenne?
Die angegebene Mitten frequenz beträgt 1575,42 ± 3 MHz, entsprechend dem Frequenzband GPS L1. Die Kompatibilität mit dem Ziel empfänger sollte vor der Bestellung bestätigt werden.
Q3: Kann die Kabellänge und der Stecker angepasst werden?
Die Antenne unterstützt RF 1.13 Kabel und IPEX Stecker Optionen. Bitte geben Sie die erforderliche Kabellänge und den Verbindungs typ zur Bestätigung an.
Q4: Was sollte bei der Integration dieser Antenne in ein Gerät berücksicht igt werden?
Ingenieure sollten den verfügbaren Bauraum, die Antennen ausrichtung, die Anforderungen an die Bodenfläche, die Empfänger kompatibilität und die Gleichstrom versorgung für die LNA überprüfen.
Q5: Ist diese Antenne für Industrie anlagen geeignet?
Der spezifizierte Betriebs temperatur bereich beträgt-40 °C bis 85 °C und das Produkt ist RoHS-konform. Die endgültige Eignung hängt vom Geräte design und den Umwelt anforderungen der Anwendung ab.
